| 流量范圍 [m3/h] | Q=1~108m3/h |
| 流量范圍 [L/min] | Q=17~1800L/min |
| 揚程 [m] | H=6~235m |
| 電機功率 [kW] | N=0.37kW~55kW |
| 水泵效率 [%] | η=32%~75% |
| 液體溫度 [℃] | -15℃~+120℃ |
| 說明 | QDYA2 | QDYA4 | QDYA8 | QDYA12 | QDYA16 | QDYA20 | QDYA30 | QDYA42 | QDYA60 | QDYA90 | |||
| 頻率 | 50HZ | ||||||||||||
| 額定流量[m3/h] | 2 | 4 | 8 | 12 | 16 | 20 | 30 | 42 | 60 | 90 | |||
| 額定流量 [L/min] | 33 | 67 | 133 | 200 | 267 | 333 | 500 | 700 | 1000 | 1500 | |||
| 流量范圍 [m3/h] | 1~3.6 | 1.8~7 | 5~11 | 8~16 | 8~22 | 12~28 | 22~40 | 30~54 | 45~75 | 72~108 | |||
| 流量范圍 [L/min] | 17~60 | 30~117 | 83~183 | 133~267 | 133~367 | 200~467 | 367~667 | 500~900 | 750~1250 | 1200~1800 | |||
| 電機功率[kW] | 0.37~4 | 0.37~4 | 0.75~7.5 | 0.75~11 | 1.1~15 | 1.1~18.5 | 2.2~30 | 3~37 | 4~45 | 11~55 | |||
| 材料形式 | |||||||||||||
泵出水段：鑄鐵 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||
| 泵出水段：不銹鋼 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||
| 出口口徑： | G1" | G1" | G1½ " | G1½" | G2" | G2" | DN65 | DN65 | DN80 | DN80 | |||

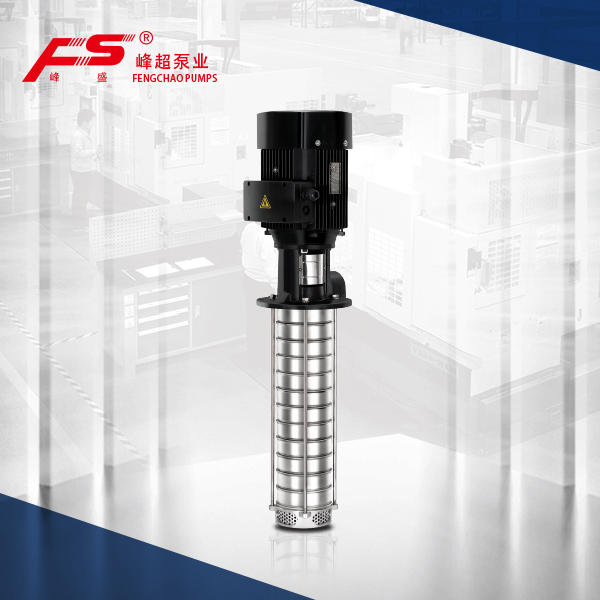

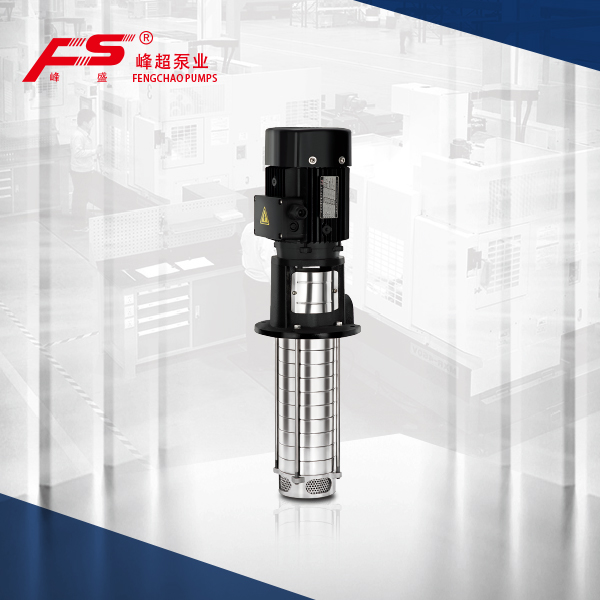

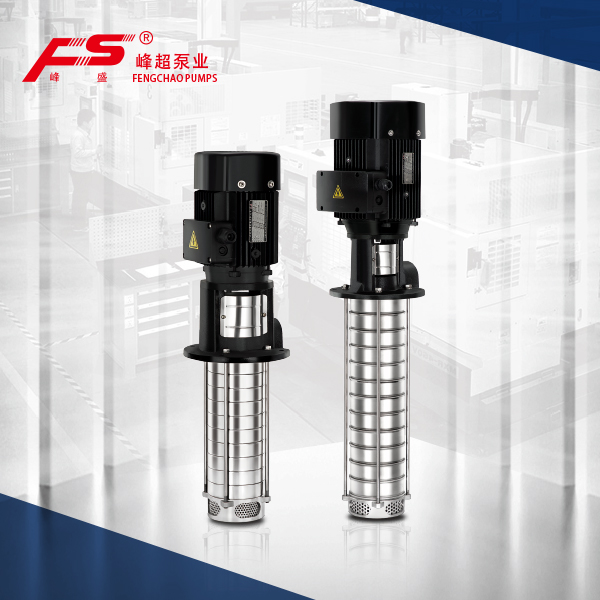

QDYA浸入式多級泵配用格蘭富式鋁殼電機，選定國內大型電機廠家優質電機，搭配日本NSK軸承及冷軋硅鋼片，具有輕型美觀，散熱快，高效率，低噪音等優良特點。
全封閉式結構，防護等級IP55，絕緣等級F級。
泵出水段參照德國Brinkmann新技術，采用目前國內的精密鑄造技術，外形精致美觀。
內部可安裝雙重密封結構，徹底解決了原有水泵密封容易漏水的問題。
鑄鐵出水段表面全部采用黑色電泳漆加工處理。
具有美觀，長久耐用，油漆表面絕不脫落的優點。
底座進水段采用不銹鋼硅溶膠澆鑄工藝，數控車床批量加工生產，外形美觀，堅固耐用。
四周過濾鏤空環形能使吸水更加充分， 并能過濾較大雜物。
泵腔內部零件參照國外新技術，采用精密鑄造，數控車床，加工中心等現代化的工藝手法和加工設備。
品質不斷優化，性能提升，核心品質更加優良完美。
QDYA系列浸入式多級離心泵適用于工業清洗行業,如機器人清洗泵、超聲清洗泵、軸承清洗泵、汽車零部件專用清洗泵等等工業清洗設備泵。QDYA適用于無腐蝕性液體。具體適用于各類機床冷卻系統、工業清洗系統、過濾系統、潤滑液輸送系統。
稀薄，干凈，不含固體顆粒和纖維的非易爆液體，可輸送水及冷卻用水溶液和切割潤滑液。
如需輸送揮發性易爆液體，需配備防爆電機。
如需輸送粘度比重較高的油類液體，選泵型號需加大，配備電機功率需加大。
如用戶不作要求，本廠提供水泵的電源要求均為380V、50HZ。但根據用戶要求，可提供特殊規格、特殊頻率（50HZ、60HZ）、特殊電壓（110V~660V）的電源用泵，亦可配備防爆電機，防潮、防濕電機。
當浸入式機床離心泵在環境溫度大于40℃或海拔大于1000m時運行，由于空氣密度低冷卻效果差，電機輸出功率P2會有一定降低。泵在上述情況下運行電機功率需配大。
QDYA浸入式離心泵為配用標準電機的浸入式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接。
為滿足水箱或容器的安裝深度，可安裝空腔體或加長管或墊高塊來改變泵本身的浸入深度，不同的級數長度見尺寸和重量表。
圖中尺寸為zui小安裝尺寸（如果水槽底部有特殊裝置，或水槽底部鐵屑等雜物較多時H1需適當放大）:
1.訂貨時請說明水箱或容器的內壁深度，以便選擇泵的浸入深度。
2.輸送特殊液體時，請在合同中注明液體的名稱、溫度、密度、濃度、粘性等，以便合理選配材質和電機功率。
3.當對流量、揚程、電源等方面有特殊要求時，請在合同中注明。
